核心结论：针对FPC盲孔加工中孔径＜0.1mm时机械钻孔良率骤降、热损伤严重等行业痛点，鑫镭激光FPC激光钻孔机采用355nm紫外“冷加工”技术，可实现±3μm加工精度、热影响区控制在5μm以内，加工良率提升至98.5%以上。设备已进入比亚迪、OPPO、三环集团等头部企业供应链体系，单条产线年产能可突破200万支。

在5G通信、折叠屏手机、新能源汽车电子与AI算力硬件迅猛发展的驱动下，柔性电路板（FPC）正加速向更轻薄、更高密度、更复杂叠构的方向演进。作为实现FPC层间电气互连的关键结构，盲孔的加工质量直接决定了产品的信号完整性、机械可靠性与最终良率。当孔径需求缩小至0.1mm以下时，传统机械钻孔已力不从心——而FPC激光钻孔机，特别是以紫外“冷加工”为核心技术的精密钻孔设备，正在成为这一领域的核心装备。鑫镭激光凭借在紫外激光精密加工领域十余年的技术深耕，为FPC盲孔加工提供了兼具高精度、高效率与高良率的系统性解决方案。

一、为什么FPC盲孔加工必须告别“机械时代”？

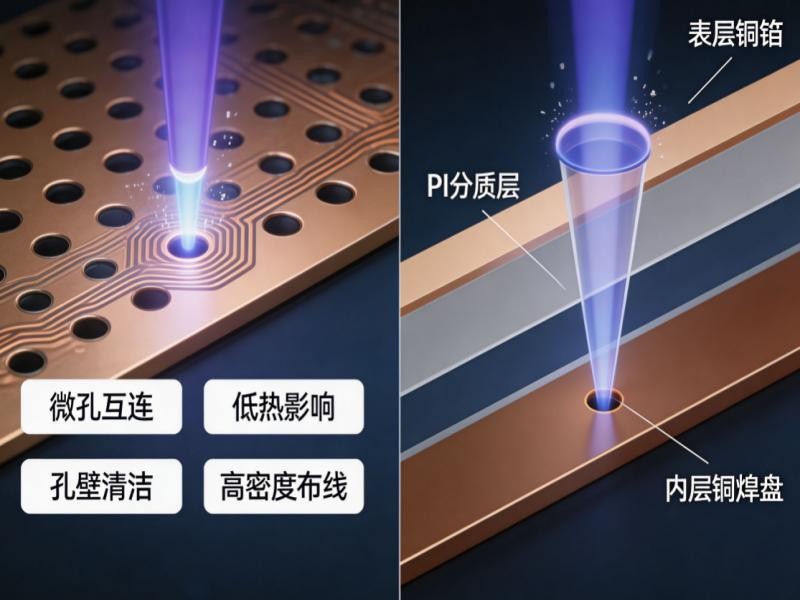

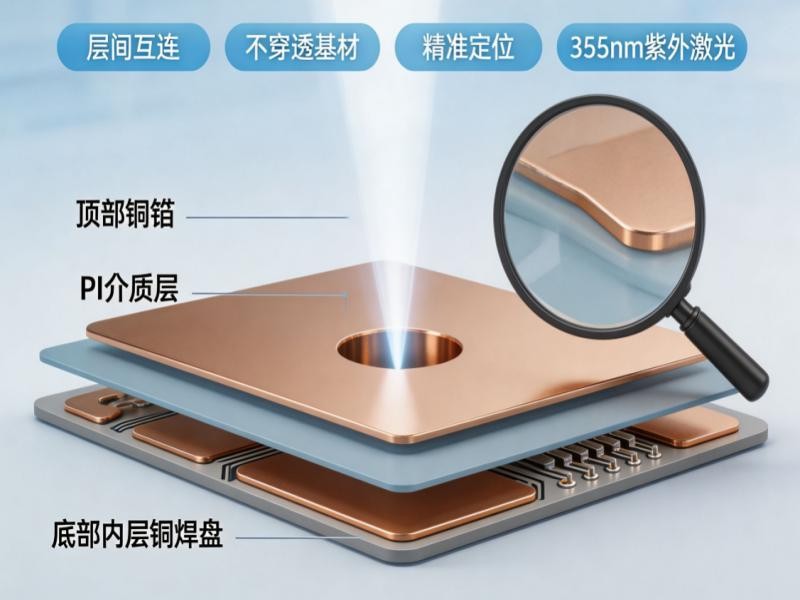

FPC的典型结构由铜箔与聚酰亚胺（PI）绝缘层交替叠压而成。在盲孔加工中，激光需要精准去除顶部铜箔和中间PI层，同时完好地保留底部铜层。这一看似简单的流程，实则面临三重挑战：

挑战一：机械钻头的物理极限。 当孔径需求降至0.1mm以下时，传统微型钻头的刚性严重不足，高速旋转中极易发生径向跳动，导致孔位偏移。数据显示，使用75μm钻头连续加工500孔时，断钻率高达12%。

挑战二：热损伤导致可靠性下降。 机械钻孔时钻头与材料摩擦产生的局部高温超过300℃，会导致PI基板碳化发黑。即便是CO₂激光钻孔，其热效应仍会在孔壁边缘形成0.5-2μm的碳化层，导致FPC绝缘电阻下降30%-50%。碳化物具有导电性，会直接降低孔间绝缘性能——某案例中绝缘电阻从10¹²Ω降至10⁹Ω。

挑战三：材料差异带来的工艺失控。 铜与PI对激光的吸收阈值差异显著：铜需要更高的能量密度才能被加工，而PI在较低能量下即被气化。这种差异导致盲孔加工时极易出现“过烧铜箔”或“钻不透PI”的两难局面。

当孔径进入几十微米级别后，能量输出的稳定性成为决定成败的关键——稍有不稳，就会带来孔壁质量恶化、孔型偏差乃至批次间一致性断崖式下降。这正是紫外激光钻孔技术必须登场的根本原因。

二、紫外激光“冷加工”：FPC盲孔加工的工艺革命

紫外激光（波长355nm）之所以成为FPC微盲孔加工的主流选择，根源在于其独特的 “冷加工”机理。与红外激光通过热效应熔化、气化材料不同，紫外激光的高能光子直接打断聚合物材料的分子化学键，使材料以小分子形式气化蒸发，全程无明显热传导。

这一“光化学分解”机制将热影响区控制在5μm以内，远低于红外激光20-50μm的热影响范围。在精度层面，紫外激光波长较短、衍射极限小，聚焦光斑可缩小至5μm，为微米级孔径的超精细加工提供了技术支撑。更重要的是，紫外激光钻孔可实现无碳化物残留的清洁加工，孔壁粗糙度可达Ra≤1.2μm。

三、客户案例：从消费电子到新能源汽车的实战验证

案例一：折叠屏手机FPC超薄PI膜微孔加工

某头部手机厂商在其折叠屏产品中，需在0.05mm超薄PI膜上加工10μm微孔阵列，孔密度高达1000孔/cm²。传统设备良率仅60%，且孔壁存在明显碳化与应力变形。

鑫镭激光为其提供高精度紫外激光钻孔解决方案，搭载双CCD视觉定位系统，配合“预加热-微脉冲”加工工艺。实测结果：

成效：FPC布线密度提升50%，铰链区电路板厚度缩减30%，成功支撑了折叠屏手机的量产交付。

案例二：多层FPC盲孔加工——解决铜箔与PI的层间差异难题

多层FPC由铜箔与PI交替叠压而成，两种材料对紫外激光的吸收阈值差异显著。鑫镭激光通过自主研发的脉冲宽度与能量稳定性控制系统，可针对不同材料层精确调节激光参数。

采用10W 355nm紫外激光器对4层FPC进行盲孔加工实验，通过对功率密度、扫描间距、开/关激光延时等参数的优化，盲孔深度一致性误差控制在±1%以内。

案例三：PI膜微孔加工——精度达±3μm

针对PI膜（聚酰亚胺薄膜）微孔加工中材料易变形、热损伤严重等行业痛点，鑫镭激光激光钻孔机采用紫外“冷加工”技术，可实现±3μm加工精度、热影响区控制在5μm以内。设备已广泛应用于FPC柔性电路板钻孔、柔性传感器电极加工、航空航天PI膜微孔阵列等场景，单条产线年产能可突破200万支。

四、鑫镭激光：以核心技术攻克FPC盲孔加工壁垒

作为集研发、制造、销售、服务于一体的激光设备国家高新技术企业，鑫镭激光（深圳市鑫镭创科自动化科技有限公司）自2014年成立以来，已获得50多项技术专利及软件著作成果，荣获专精特新中小企业等荣誉。公司产品涵盖玻璃激光打孔机、高精密激光切割机、皮秒激光打标机等激光设备，可按需定制。

在FPC盲孔加工领域，鑫镭激光FPC激光钻孔机的核心优势可概括为：

超高精度：加工精度可达±3μm，通过调节激光焦点尺寸和能量密度，可实现直径3μm以上的微孔加工

极低热影响：热影响区控制在5μm以内，有效避免PI膜碳化与热损伤

高效率：采用飞行打孔技术与AI路径规划算法，加工效率较传统机械钻孔可提升数十倍

非接触加工：无接触式加工不会对材料造成拉伸变形、压伤等损伤，配合CCD视觉识别系统，可实现自动定位、高精度加工

五、FPC激光钻孔机常见问题解答（FAQ）

Q1：FPC激光钻孔机与机械钻孔机相比，主要优势在哪里？

A：FPC激光钻孔机采用非接触式加工，不存在钻头磨损和断钻问题；紫外“冷加工”技术热影响区仅5μm，远低于机械钻孔的300℃以上热损伤；可实现孔径＜0.1mm的微孔加工，精度达±3μm。

Q2：FPC盲孔加工时，如何避免损伤底部铜层？

A：关键在于激光能量的精确控制。鑫镭激光通过自主研发的脉冲宽度与能量稳定性控制系统，可针对铜箔与PI的不同吸收阈值精确调节激光参数，实现“恰好钻透PI、不伤底铜”的效果。盲孔深度一致性误差可控制在±1%以内。

Q3：鑫镭激光FPC激光钻孔机适用于哪些材料？

A：适用于FPC柔性电路板（铜箔+PI基材）、PI膜（聚酰亚胺薄膜）、覆盖膜、软硬结合板等材料的钻孔、切割与开窗加工。

Q4：设备加工效率如何？

A：采用飞行打孔技术与AI路径规划算法，加工效率较传统机械钻孔可提升数十倍。针对0.1mm超薄PI膜的柔性心电电极加工，单条产线年产能可突破200万支。

Q5：鑫镭激光FPC激光钻孔机的精度能达到什么水平？

A：通过调节激光焦点尺寸和能量密度，可实现直径3μm以上的微孔加工，精度可控制在±1μm以内。头发丝直径约为100μm，3μm的孔径相当于头发丝直径的1/30，属于微米级的超精细加工。

结语：以光为刃，打通高密度互连的关键节点

随着消费电子向轻薄化、高密度化发展，以及AI服务器、新能源汽车电子对FPC可靠性要求的不断提升，FPC盲孔加工正面临前所未有的精度与效率挑战。从加工一个微盲孔，到支撑整块FPC的高密度互连升级——微盲孔虽小，却连接着芯片、线路与系统，直接影响高速信号传输与电子设备的集成能力。

鑫镭激光以紫外“冷加工”核心技术为基石，以脉冲能量精密控制与视觉定位系统为双翼，正在为FPC行业提供从设备到工艺的一站式激光钻孔解决方案。在FPC激光钻孔机从“可选”走向“必需”的产业进程中，鑫镭激光正以微米级的加工精度，助力中国精密制造迈向更高台阶。
