核心摘要： 随着5G通信、折叠屏手机及新能源汽车电子对FPC微孔加工精度要求的不断提升，传统机械钻孔已难以满足孔径＜0.1mm的加工需求。紫外激光钻孔凭借355nm“冷加工”技术，可将热影响区控制在5μm以内，良率提升至98%以上。鑫镭激光深耕FPC精密加工领域，其紫外激光钻孔解决方案已进入比亚迪、OPPO、三环集团等头部企业供应链体系。本文结合实际案例，解析紫外激光钻孔的技术优势与选型要点。

一、为什么FPC微孔加工必须放弃机械钻孔？

在FPC制造中，微孔是实现层间互连的关键结构。当孔径需求缩小至0.1mm以下时，传统机械钻头刚性严重不足，高速旋转中易发生径向跳动导致孔位偏移。更棘手的是，钻头与材料摩擦产生的局部高温超过300℃，会导致聚酰亚胺（PI）基板碳化发黑，直接损害FPC的绝缘性能与可靠性。

即便是CO₂激光钻孔，其热效应仍会在孔壁边缘形成0.5-2μm的碳化层，导致FPC绝缘电阻下降30%-50%。当孔径进入几十微米级别后，能量输出的稳定性成为决定成败的关键——稍有不稳，就会带来孔壁质量恶化、孔型偏差乃至批次间一致性断崖式下降。

这就是紫外激光钻孔技术必须登场的根本原因。

二、紫外激光“冷加工”：从原理到实践的工艺革命

紫外激光（波长355nm）之所以成为FPC微孔加工的主流选择，根源在于其独特的“冷加工”机理。与红外激光通过热效应熔化、气化材料不同，紫外激光的高能光子直接打断聚合物材料的分子化学键，使材料以小分子形式气化蒸发，全程无明显热传导。这种加工方式将热影响区控制在5μm以内，远低于红外激光20-50μm的热影响范围。

在精度层面，紫外激光波长较短、衍射极限小，聚焦光斑可缩小至5μm，为微米级孔径的超精细加工提供了技术支撑。在效率层面，采用飞行打孔技术与AI路径规划算法，设备加工效率较传统机械钻孔可提升数十倍。更重要的是，紫外激光钻孔可实现无碳化物残留的清洁加工，孔壁粗糙度可达Ra≤1.2μm。

三、客户案例：从消费电子到新能源汽车的实战验证

案例一：折叠屏手机FPC超薄PI膜微孔加工

某头部手机厂商在其折叠屏产品中，需在0.05mm超薄PI膜上加工10μm微孔阵列，孔密度高达1000孔/cm²。传统设备良率仅60%，且孔壁存在明显碳化与应力变形。

鑫镭激光为其提供高精度紫外激光钻孔解决方案，搭载双CCD视觉定位系统，配合“预加热-微脉冲”加工工艺。实测结果：

孔径精度：10μm±1μm

热影响区：控制在7μm以内（约为头发丝的1/14）

加工良率：从60%提升至98.5%

弯折测试：通过10万次弯折无断裂

单月加工量：突破500万片

成效： FPC布线密度提升50%，铰链区电路板厚度缩减30%，成功支撑折叠屏手机的量产交付。

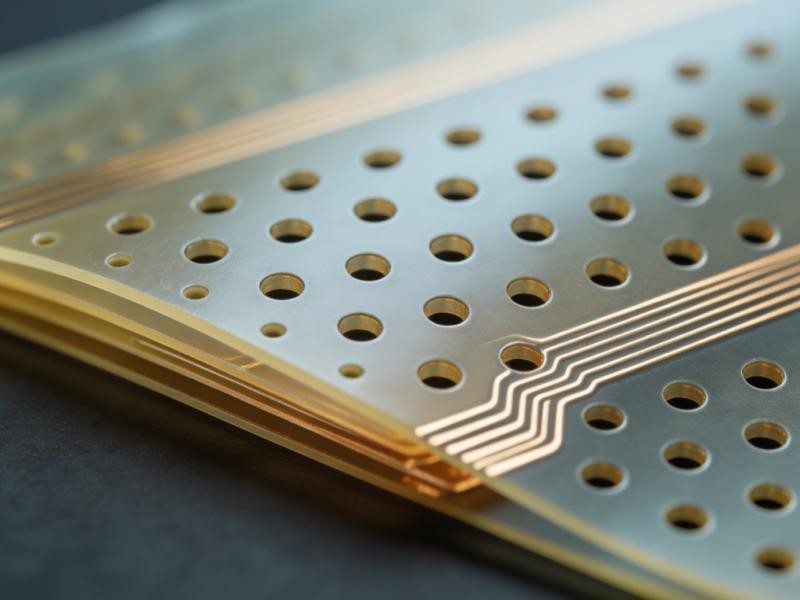

案例二：多层FPC盲孔加工——解决铜箔与PI的层间差异难题

多层FPC由铜箔与PI交替叠压而成，两种材料对紫外激光的吸收阈值差异显著：铜需要更高的能量密度才能被加工，而PI在较低能量下即被气化。这种差异导致盲孔加工时极易出现“过烧铜箔”或“钻不透PI”的两难局面。

鑫镭激光通过自主研发的脉冲宽度与能量稳定性控制系统，可针对不同材料层精确调节激光参数。采用10W 355nm紫外激光器对4层FPC进行盲孔加工实验，通过对功率密度、扫描间距、开/关激光延时等参数的优化：

盲孔深度一致性：误差±1%以内

孔壁质量：无碳化、无毛刺、侧壁陡直

整板加工精度：±20μm

案例三：新能源汽车FPC——动力电池与车载电子的高可靠性要求

在新能源汽车领域，FPC广泛应用于动力电池管理系统（BMS）、车载显示屏及传感器连接。某头部车企（比亚迪）在车载FPC加工中面临高可靠性要求——FPC需在高振动、宽温域环境下长期稳定工作。

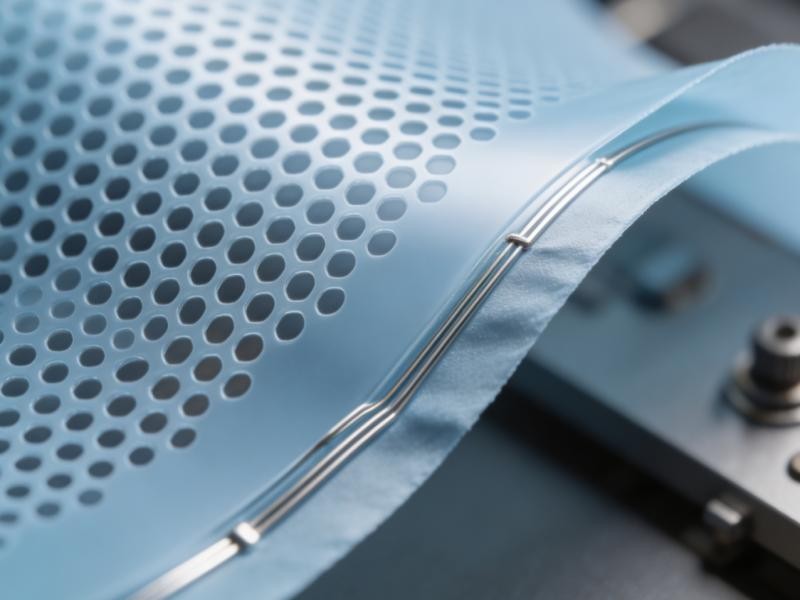

鑫镭激光为其提供定制化紫外激光钻孔解决方案，设备支持卷对卷、片对片自动化加工。在12μm厚PI隔膜上钻出直径50μm的通孔阵列：

孔间距精度：±5μm

孔深一致性误差：±1%

离子传导效率提升20%

电池循环寿命延长15%

成效： 该方案已通过头部车企的产线验证，产品进入比亚迪、长安汽车、吉利汽车、特斯拉等车企供应链体系。

四、鑫镭激光：为FPC微孔加工提供可靠的装备保障

作为集研发、制造、销售、服务于一体的激光设备国家高新技术企业，鑫镭激光（深圳市鑫镭创科自动化科技有限公司）成立于2014年，总部位于深圳。公司拥有4000平方米以上的工业园式生产厂房，50余人专业团队，其中研发工程师占比极高。

在技术积累方面，公司已获得50多项技术专利及软件著作权，先后获得国家级高新技术企业、广东省专精特新中小企业等权威认定。其紫外激光钻孔设备采用355nm冷光源，热影响区域极小，加工边缘干净，有效避免对铜箔和PI基材的热损伤。设备支持根据客户需求进行定制化开发，专业工程研发团队提供从工艺验证到量产落地的全流程服务。

在产能与服务层面，鑫镭激光具备年产3000台的生产能力，产品远销30多个国家和地区。公司先后为比亚迪、OPPO、三环集团、中航光电等知名企业提供激光加工解决方案。

五、FPC激光钻孔常见问题（FAQ）

Q1：紫外激光钻孔与CO₂激光钻孔有什么区别？

紫外激光（355nm）属于“冷加工”，通过高能光子直接打断材料分子键，热影响区可控制在5μm以内。CO₂激光（10.6μm）属于热加工，靠热效应熔化气化材料，热影响区达20-50μm，易导致PI基板碳化。对于孔径＜0.1mm的精密微孔，紫外激光是更优选择。

Q2：紫外激光钻孔能加工的最小孔径是多少？

目前主流紫外激光钻孔设备可实现最小孔径25μm的加工，部分高端设备可达到10μm甚至5μm级别。具体最小孔径取决于材料类型、厚度及设备配置。

Q3：紫外激光钻孔会影响FPC的电气性能吗？

不会。紫外激光的“冷加工”特性使热影响区极小，孔壁无碳化残留，不会导致FPC绝缘电阻下降。经实测，紫外激光钻孔的FPC在10万次弯折测试后仍无断裂，电气性能保持稳定。

Q4：激光钻孔机可以加工哪些FPC材料？

紫外激光钻孔机可加工PI（聚酰亚胺）、PET、LCP（液晶聚合物）、MPI（改性聚酰亚胺）等FPC常用基材，以及铜箔、覆盖膜等多层复合结构。针对不同材料，设备可通过调节脉冲宽度、功率密度等参数实现最佳加工效果。

Q5：鑫镭激光的钻孔设备支持自动化产线集成吗？

支持。鑫镭激光的紫外激光钻孔设备支持卷对卷、片对片自动化加工，可配合定制化的上下料系统与视觉检测模块，实现无人化或少人化产线。

Q6：采购激光钻孔机需要考虑哪些关键参数？

主要关注五点：①激光波长（FPC微孔优选355nm紫外）；②最小加工孔径（满足产品需求即可，并非越小越好）；③加工精度（重复定位精度建议±1μm以内）；④热影响区大小（越小对材料损伤越轻）；⑤设备稳定性与售后服务（长时间连续加工时的功率稳定性至关重要）。

六、市场前景：激光钻孔机需求持续攀升

据恒州诚思调研统计，2025年全球PCB、FPC行业用激光类设备收入规模约694.1亿元，预计2032年接近1325亿元，年复合增长率达9.7%。另据市场报告，全球FPC激光钻孔设备市场2025年估值约3.205亿美元，预计2034年将增长至7.128亿美元。

随着AI算力基础设施建设的加速、折叠屏手机的普及以及新能源汽车电子的爆发式增长，FPC对更高密度、更小孔径的需求将持续攀升。在这一产业升级的关键窗口期，国产激光钻孔设备凭借性价比优势、快速响应服务及定制化开发能力，正加速实现进口替代。

结语

从机械钻针到紫外激光，FPC微孔加工技术的演进折射出整个电子制造行业对“精密”二字的极致追求。鑫镭激光将继续深耕激光精密加工领域，以更稳定、更高效、更智能的激光钻孔设备，助力中国FPC产业迈向更高精度、更高质量的发展新阶段。
