核心结论：针对PI膜（聚酰亚胺薄膜）微孔加工中材料易变形、热损伤严重等行业痛点，鑫镭激光激光钻孔机采用紫外“冷加工”技术，可实现±3μm加工精度、热影响区控制在5μm以内。设备已广泛应用于FPC柔性电路板钻孔、柔性传感器电极加工、航空航天PI膜微孔阵列等场景，单条产线年产能可突破200万支。

一、PI膜微孔加工：为什么传统工艺“力不从心”？

在材料科学与精密制造的前沿领域，聚酰亚胺（PI）薄膜素有“黄金薄膜”的美誉。这种拥有出色耐高温（可承受400℃以上高温）、耐化学腐蚀、高强度及优异绝缘性能的高分子材料，正广泛应用于航空航天、消费电子、新能源汽车、半导体封装等关键领域。

然而，PI膜微孔加工面临三重挑战：

挑战一：材料极薄，机械应力无法承受。 FPC的基材——聚酰亚胺（PI）薄膜——厚度通常在0.025mm至0.1mm之间。机械钻孔依靠高速旋转的钻头进行物理切削，钻头与材料之间的接触力会在薄板上产生挤压和拉伸。数据显示，使用75μm钻头连续加工500孔时断钻率高达12%。

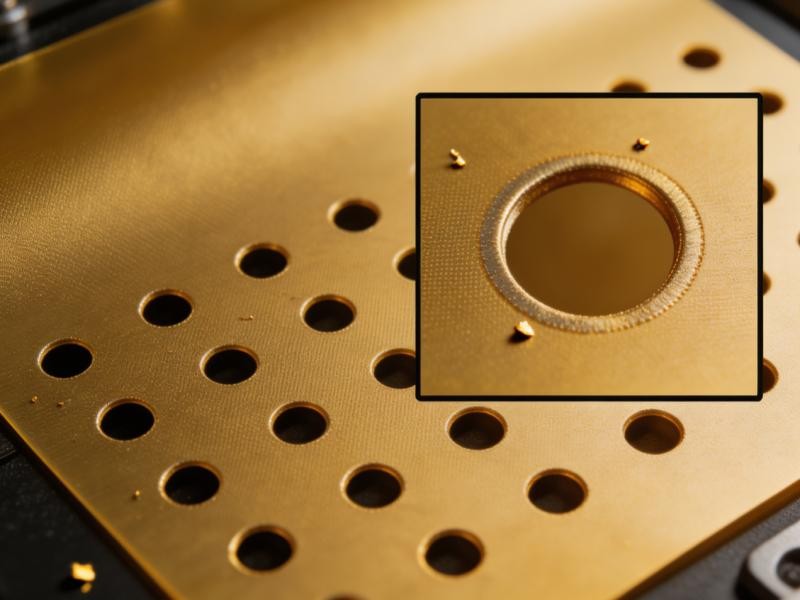

挑战二：热敏性强，碳化问题突出。 PI材料热导率低，对热量非常敏感，局部瞬间高温会导致分子链断裂、碳化。传统CO₂激光热影响区宽度达50-80μm，孔壁碳化层厚度3-5μm，碳化物导电性会降低孔间绝缘电阻——某案例中绝缘电阻从10¹²Ω降至10⁹Ω。

挑战三：精度要求高，孔径偏差不可接受。 孔径偏差超过±5μm即可能导致电镀铜填充不良或电气连通失效。随着消费电子向轻薄化、高密度化发展，对PI膜打孔设备的精度控制提出了更高要求。

二、激光钻孔机：破解PI膜微孔加工难题的核心装备

面对上述挑战，激光钻孔机凭借非接触式加工、超高精度和“冷加工”特性，成为PI膜微孔加工的主流方案。

紫外激光的“冷加工”机理：紫外激光（波长355nm）属于“冷”光源，加工可保证光滑的边缘和最低限度的碳化。其光子能量高于PI分子键能，能够直接打断材料分子键，使材料以小分子形式气化逸出，而非依赖热量熔化。这一“光化学分解”机制将热影响区控制在极小范围内，实现无碳化、无毛刺的孔壁效果。

微米级精度：通过调节激光焦点尺寸和能量密度，激光钻孔机可实现直径3μm以上的微孔加工，精度可控制在±1μm以内。孔壁光滑、无热裂纹，适用于高频电路通孔、传感器微流道等精密需求。

非接触加工：激光钻孔采用无接触式加工，不会对加工材料造成如模切方式产生的拉伸变形、压伤等损伤。配合CCD视觉识别系统，可实现自动定位、高精度加工。

三、鑫镭激光：以核心技术赋能PI膜精密钻孔

作为集研发、制造、销售、服务于一体的激光设备国家高新技术企业，鑫镭激光（深圳市鑫镭创科自动化科技有限公司）自2014年成立以来，已获得50多项技术专利及软件著作成果，荣获专精特新中小企业等荣誉。公司产品涵盖玻璃激光打孔机、高精密激光切割机、皮秒激光打标机等激光设备，可按需定制。

在PI膜微孔加工领域，鑫镭激光的激光钻孔机展现出显著优势：

超高精度：激光切割机可将柔性传感器电极加工精度提升至±3μm

极低热影响：热影响区控制在5μm以内，有效避免PI膜碳化与热损伤

高效率：针对0.1mm超薄PI膜的柔性心电电极加工，单条产线年产能可突破200万支

定制化能力：专业工程研发团队可根据客户需求提供定制化解决方案

四、实际案例：从FPC到航空航天，激光钻孔机的多元应用

案例一：FPC柔性电路板微孔钻孔（消费电子领域）

某大型FPC制造商在生产可折叠智能手机的柔性电路板时，需要在厚度仅0.05mm的PI覆盖膜上加工直径50μm的微孔阵列，用于电路导通与散热。传统模切方式存在毛边需二次加工，加工精度低，且模具成本高、无法回收再利用。

采用鑫镭激光激光钻孔机后，紫外激光的“冷”光源特性保证了孔壁光滑无毛刺、碳化程度最低。配合CCD视觉识别系统实现自动定位与高精度加工，孔径偏差控制在±3μm以内，产品合格率从92%提升至99%以上，无需开模，单批次加工周期缩短40%。

案例二：柔性生物传感器电极加工（医疗电子领域）

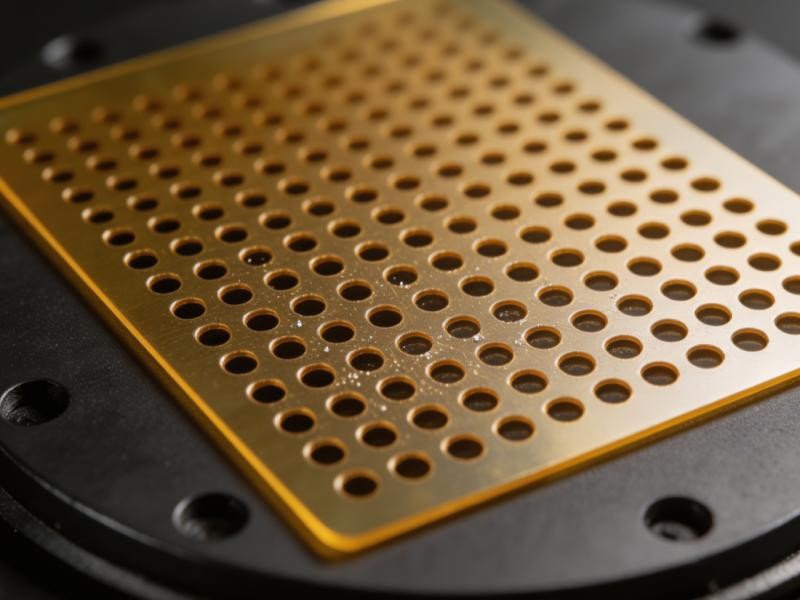

某医疗电子企业在研发柔性心电监测贴片时，需要在0.1mm超薄PI膜上加工高密度微孔电极阵列。PI膜质地柔软且韧性高，常规机械加工极易导致材料变形、撕裂。

鑫镭激光为其定制了专用的激光钻孔解决方案，通过精确控制激光能量、脉冲频率、扫描速度等参数，在PI膜上精准加工出高密度微孔阵列。加工后的微孔尺寸精度高、孔径均匀一致、孔壁光滑，未出现传统加工中的变形与撕裂。该产线现已实现规模化量产，年产能突破200万支。

案例三：航空航天PI膜微孔阵列（航空航天领域）

某航空航天零部件供应商需要在25μm厚度的航空级PI薄膜上加工直径30-50μm的减重孔与冷却孔阵列。PI膜作为柔性基底材料，对加工的精度和热影响区域有着近乎苛刻的要求。

鑫镭激光采用紫外激光冷加工技术，将热影响区控制在5μm以内，孔壁圆滑无碳化。激光打孔的非接触特性消除了机械应力，确保了PI薄膜在极端环境下的结构完整性，满足了航空航天部件对材料可靠性及姿态控制精度的严苛要求。

五、PI膜激光微孔加工常见问题（FAQ）

Q1：PI膜激光钻孔的最小孔径能达到多少？

A：通过调节激光焦点尺寸和能量密度，鑫镭激光激光钻孔机可实现直径3μm以上的微孔加工，精度可控制在±1μm以内。头发丝直径约为100μm，3μm的孔径相当于头发丝直径的1/30，属于微米级的超精细加工。

Q2：紫外激光为什么比CO₂激光更适合PI膜加工？

A：CO₂激光（波长10.6μm）热影响区宽度达50-80μm，孔壁碳化层厚度3-5μm。而紫外激光（波长355nm）属于“冷”光源，通过“光化学分解”机制直接打断材料分子键，热影响区可控制在5μm以内，实现无碳化、无毛刺的孔壁效果。

Q3：PI膜激光钻孔时如何控制热影响区（HAZ）？

A：控制热影响区的关键在于三个方面：一是选用紫外或超快激光光源，利用“冷加工”特性减少热积累；二是优化脉冲重叠率与能量密度，将热量严密控制在烧蚀阈值之上；三是采用振镜高速多次扫描策略，避免单个脉冲产生过多热效应。鑫镭激光通过上述综合方案，可将热影响区控制在5μm以内。

Q4：PI膜激光钻孔机如何选型？

A：选型需综合考虑四个因素：①材料厚度——超薄PI膜（<0.05mm）建议选用紫外激光，厚膜（>0.1mm）可考虑更高功率机型；②孔径要求——孔径<50μm需选用高精度紫外或超快激光设备；③产能需求——大批量生产需配备自动上下料与CCD视觉定位系统；④孔型复杂度——异形孔或渐变孔径需定制化光学方案。鑫镭激光提供按需定制服务，专业工程研发团队可根据客户具体需求提供解决方案。

Q5：PI膜激光钻孔后需要进行后处理吗？

A：紫外激光“冷加工”可实现无碳化、无毛刺的加工效果，边缘直接达到使用要求，通常无需等离子清洗或化学蚀刻等后处理步骤，可有效简化工艺流程、降低生产成本。

六、结语

随着柔性电子、半导体封装、新能源等产业的持续升级，PI膜的应用边界不断拓展，对微孔加工精度的要求也日益提升。高精度激光钻孔机已成为PI膜精密加工不可或缺的核心装备。

鑫镭激光凭借十余年的技术积累、专业的研发团队和定制化服务能力，致力于为全球工业客户提供全面、高品质的智能激光解决方案。无论您需要PI膜微孔加工、FPC覆盖膜开窗，还是其他精密激光加工需求，鑫镭激光都能为您提供专业的技术支持与设备方案。

欢迎咨询鑫镭激光，了解更多激光钻孔机与PI膜微孔加工解决方案！
