导语：激光钻孔机正成为半导体制造从晶圆测试到先进封装的核心装备。据QYResearch统计，2025年全球激光钻孔机市场规模达13.82亿美元，预计2032年将增至19.01亿美元。其中半导体通孔钻孔细分市场增速高达8-11% CAGR，远超行业平均水平。

一、激光钻孔机在半导体行业解决什么问题？

问：半导体制造为什么需要激光钻孔机？

答：半导体行业需要在HTCC陶瓷基板、PI柔性薄膜、玻璃中介层、ABF载板等材料上加工微米级通孔和盲孔。传统机械钻孔和化学蚀刻面临精度不足（误差超±5μm）、良率低下（低于80%）、效率缓慢（单批次长达24小时）三大瓶颈。激光钻孔机凭借非接触式加工、微米级精度（±2-3μm）和毫秒级单孔速度，成为解决这些痛点的核心方案。

问：激光钻孔机在半导体行业的主要应用场景有哪些？

答：三大核心场景——晶圆级测试（探针卡零锥度微孔）、先进封装（TSV硅通孔/TGV玻璃通孔）、高密度互连基板（HDI PCB、ABF载板百万级微孔阵列）。

二、半导体精密钻孔：传统工艺为何“卡壳”？

2.1 HTCC陶瓷基板：硬度高、脆性大，机械加工崩边率超15%

高温共烧陶瓷（HTCC）材料凭借耐高温（烧结温度超1200℃）、高导热（导热率达20W/(m·K)）等特性，已成为功率半导体器件和高端电子封装的核心“底座”。据中国电子元件行业协会数据，2024年全球HTCC材料市场规模已突破85亿美元。

然而，HTCC莫氏硬度高达8级以上，传统加工方式屡屡“卡壳”：

2.2 PI柔性薄膜：极薄、热敏，传统激光热影响区达50-80μm

聚酰亚胺（PI）薄膜素有“黄金薄膜”美誉，厚度仅0.025-0.1mm。传统CO₂激光热影响区宽达50-80μm，孔壁碳化层厚度3-5μm，导致绝缘电阻从10¹²Ω骤降至10⁹Ω。机械钻孔使用75μm钻头连续加工500孔时断钻率高达12%。

2.3 先进封装：TSV/TGV对孔径、深径比提出极致要求

随着芯片制程微缩和封装密度提升，硅通孔（TSV）和玻璃通孔（TGV）成为2.5D/3D封装的核心工艺。通孔间距仅40-50μm，深径比要求达10:1甚至20:1。传统加工方式在玻璃、硅等硬脆材料上难以实现高质量微孔加工。

三、激光钻孔机的四大核心优势

技术趋势：市场需求正迅速转向超快激光钻孔解决方案（脉宽10皮秒以下），用于先进IC基板的微孔成型和玻璃通孔（TGV）钻孔，该细分市场年增长率高达15-20%。

四、鑫镭激光：三大场景实战验证

总部位于深圳坪山的鑫镭激光（深圳市鑫镭创科自动化科技有限公司）成立于2014年，是集研发、制造、销售、服务于一体的激光设备国家高新技术企业，拥有近五十项发明专利及软件著作成果，荣获专精特新中小企业等多项荣誉。

场景一：HTCC陶瓷基板微孔钻孔——±2μm精度，良率99%+

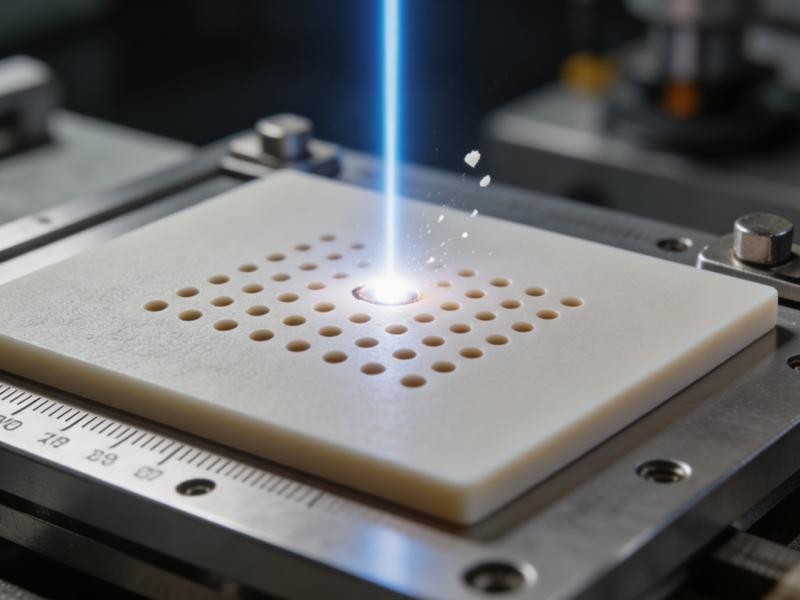

针对HTCC陶瓷基板精密微孔钻孔需求，鑫镭激光推出陶瓷精密激光切割机（型号：XL-QCW-150W） ，采用准连续（QCW）光纤激光器：

聚焦光斑直径仅为传统YAG激光设备的约三分之一

高精度CCD视觉定位系统，定位精度达±2μm

加工后边缘粗糙度低至0.2μm，崩边率降至1%以下

切割速度100mm/s，加工100mm×100mm基板仅需2分钟，较机械切割效率提升7.5倍

自2020年起，鑫镭激光已与国内知名电子元件制造商三环集团在半导体部件等领域展开深度合作。

场景二：PI膜与FPC精密钻孔——紫外“冷加工”，热影响区＜5μm

鑫镭激光激光钻孔机采用355nm紫外“冷加工”技术——高能光子直接打断材料分子键，使材料以小分子形式气化逸出，而非依赖热量熔化。这一“光化学分解”机制将热影响区控制在5μm以内，加工精度达±3μm。

在FPC盲孔加工中，设备可实现无碳化物残留的清洁加工，孔壁粗糙度达Ra≤1.2μm，加工良率提升至98.5%以上。目前设备已广泛应用于比亚迪、OPPO、三环集团等头部企业供应链体系。

场景三：先进封装——TGV玻璃通孔与ABF载板钻孔能力

在先进封装领域，玻璃通孔（TGV）技术作为2.5D/3D封装的核心工艺，需要在玻璃基板上实现高深径比微孔加工。据QYResearch数据，2025年全球TGV激光钻孔机市场规模约0.36亿美元，预计2032年将达0.59亿美元。

鑫镭激光凭借在紫外激光和超快激光精密加工领域的技术积累，其激光钻孔机可满足半导体封装中对陶瓷、PI、玻璃、ABF载板等多种材料的精密钻孔需求。随着AI算力芯片、高性能计算芯片对先进封装需求的爆发式增长——台积电CoWoS产能预计从2024年3.4万片增至2025年底7-7.5万片——激光钻孔设备在IC载板、ABF载板等领域的应用正加速落地。

五、行业展望：为什么现在是布局激光钻孔机的关键窗口？

市场数据速览：

三大驱动力：

1.AI算力需求爆发：高性能计算芯片对先进封装（CoWoS、2.5D/3D封装）需求激增

2.5G/新能源汽车渗透：高频器件和功率半导体对HTCC、陶瓷基板钻孔需求持续攀升

3.国产替代加速：中国激光钻孔机市场预计以8-12% CAGR增长至2035年

六、常见问题（FAQ）

Q1：激光钻孔机的最小孔径能达到多少？
A：根据不同激光类型，最小孔径可达数微米至30μm。鑫镭激光设备在HTCC陶瓷基板上可实现最小孔径100μm，在PI膜上可加工直径3μm以上微孔。

Q2：激光钻孔机会损伤半导体材料吗？
A：不会。激光钻孔采用非接触式加工，无机械应力。紫外激光采用“冷加工”机制，热影响区可控制在5μm以内，从根本上避免材料碳化和热损伤。

Q3：鑫镭激光的设备适用于哪些半导体材料？
A：覆盖HTCC陶瓷、PI薄膜、玻璃基板、ABF载板、BT材料等多种半导体封装材料。
