导语： QCW激光切割机采用准连续光纤激光器，可将HTCC陶瓷基板切割崩边率从传统机械加工的15%以上降至1%以下，良率从72%提升至99.2%，加工效率提升7.5倍。鑫镭激光XL-QCW-150W设备聚焦光斑直径仅为传统YAG激光设备的1/3，综合加工精度达±20μm，定位精度±2μm，边缘粗糙度低至0.2μm。

在5G通信、新能源汽车与AI芯片封装产业高速发展的今天，高温共烧陶瓷（HTCC）凭借优异的耐高温性（烧结温度超过1200℃）、出色的导热率（高达20W/(m·K)）以及良好的化学稳定性和结构强度，已成为功率半导体器件和高端电子封装的核心“底座”。然而，HTCC材料的莫氏硬度高达8级以上，其高硬度、高脆性的特质让传统加工方式屡屡“卡壳”。

一、HTCC陶瓷基板加工，到底难在哪里？

机械切割崩边严重，良率难保证。 传统金刚石砂轮切割或CNC磨削属于接触式加工，机械应力极易导致材料边缘崩裂。行业数据显示，机械切割的HTCC基板崩边率超过15%，良率常低于80%。刀具磨损极快，每加工50片100mm×100mm基板就需更换，单刀成本超200元，每月刀具支出可达万元以上。在精度层面，5G毫米波器件要求陶瓷基板孔径公差控制在±25μm以内，而机械加工精度普遍在±100μm以上。

化学蚀刻流程繁琐，周期长。 化学蚀刻虽能实现精细加工，却需经过“涂胶-曝光-显影-蚀刻-脱胶”五道工序，单批次周期长达24小时。与此同时，蚀刻液需专业处理，每月环保成本超过8000元。

普通激光加工热影响大。 普通纳秒激光产生的热效应易导致材料崩边、微裂纹，严重影响最终器件的可靠性与切割良率。

精度不够、效率低下、成本高企——传统工艺的“三座大山”正倒逼行业寻找新的技术出路。

二、QCW激光切割机：为硬脆材料而生的破局利器

激光加工技术作为一种非接触式的光学加工方法，将高能量密度光斑聚焦至微米级别，在极短时间内使材料气化或熔化，实现无应力切割。

准连续（QCW）光纤激光器可以在脉冲和连续两种模式下工作，单个激光器便能处理过往需要两台不同激光器才能完成的各种加工任务。QCW激光器的峰值功率比平均连续激光器高约10倍，脉宽波形灵活可调。

QCW激光切割机的优势具体体现在三个方面：

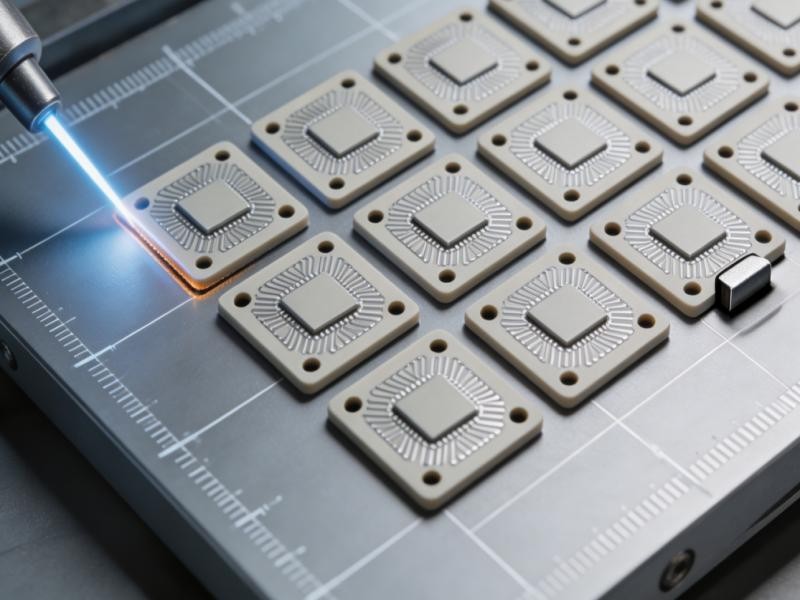

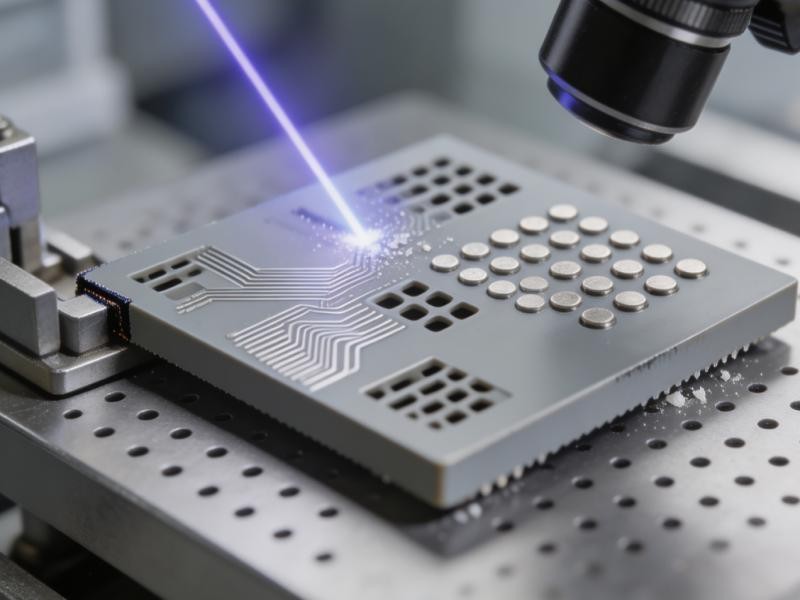

微米级精度，告别崩边困扰。 非接触加工完全避免了机械应力对材料的损伤。配置高功率激光器后，QCW激光切割机对厚度2mm以下的陶瓷基板可实现精密切割与钻孔，最小孔径可达100μm。配合高精度CCD视觉定位系统，定位精度可达±2μm，切割边缘光滑无崩边、无微裂纹，边缘粗糙度低至0.2μm。

高效加工，产能倍增。 在批量生产场景中，QCW激光切割机切割速度可达100mm/s，加工100mm×100mm HTCC基板仅需2分钟，较机械切割的15分钟效率提升7.5倍。设备支持多工位同时加工，单批次处理200片基板的周期可从传统工艺的24小时缩短至3小时，日均产能提升8倍。

材料适配广泛，一机多用。 QCW激光切割机适用于各类氧化物陶瓷和氮化物陶瓷，涵盖氧化铝、氮化铝、氧化锆、氮化硅、碳化硅等HTCC常用材料。同时也可加工硅片、不锈钢、铝、铜、钛、合金、碳钢等多种材料，真正实现一机多用。

三、实战案例：从崩边15%到良率99.2%

案例一：某5G通信设备厂商——滤波器基板加工升级

在5G基站陶瓷滤波器生产中，某通信设备厂商此前采用机械切割加工HTCC基板，长期受困于15%以上的崩边率，良率仅72%。引入鑫镭激光XL-QCW-150W陶瓷精密激光切割机后，良率从72%提升至99.2%，每月减少材料浪费超过3万元。切割边缘光滑无崩边、无微裂纹，无需二次加工即可直接用于后续组装。该厂商的生产负责人表示：“引入QCW激光切割机后，我们的HTCC滤波器基板报废率大幅下降，产能瓶颈彻底打破，单件综合成本降低了近40%。”

案例二：国内某知名电子元件制造商——五年持续合作

自2020年开始，鑫镭激光与国内某知名电子元件制造商就某款高端手机外壳激光镭雕项目展开合作。合作至今，项目已涵盖电子元件、半导体部件、信息通信产品和新能源部件及系统集成等多个领域。该制造商工艺总监反馈：“五年间，鑫镭激光的设备在HTCC陶瓷基板的精密划线、切割和钻孔工序中表现稳定，精度始终保持在±20μm以内，从未出现过批量质量事故。”

案例三：某新能源汽车头部企业——汽车电子陶瓷部件加工

2022年，鑫镭激光与某新能源汽车头部企业就汽车配件3D大幅面激光镭雕项目展开合作，涉及汽车中控面板等部件。该合作充分验证了鑫镭激光设备在大尺寸陶瓷部件加工中的稳定性与可靠性。后续该企业进一步将QCW激光切割机引入功率模块陶瓷基板的量产产线，月产能提升至原来的3倍。

四、鑫镭激光XL-QCW-150W：HTCC陶瓷基板切割的专业之选

作为深耕激光设备领域十余年的专业厂商，总部位于深圳坪山的鑫镭激光（深圳市鑫镭创科自动化科技有限公司）成立于2014年，是集研发、制造、销售、服务于一体的激光设备国家高新技术企业。公司拥有一批专业的研发生产团队，获得近五十项发明专利和著作权登记，荣获专精特新中小企业、创新型中小企业等荣誉。

针对HTCC陶瓷基板的精密加工需求，鑫镭激光推出的陶瓷精密激光切割机（型号：XL-QCW-150W） 采用准连续（QCW）光纤激光器作为光源。该设备的聚焦光斑直径仅为传统YAG激光设备的约三分之一，光束质量好、发散角小，特别适合精密细微激光切割。配置高功率激光器后，对厚度2mm以下的陶瓷基板可实现精密切割与钻孔，最小孔径可达100μm。

在具体加工指标上，XL-QCW-150W可实现综合加工精度达±20μm，配合高精度CCD视觉定位系统，定位精度可达±2μm。切割边缘光滑无崩边、无微裂纹，边缘粗糙度低至0.2μm。设备可稳定处理0.1mm至5mm的各类陶瓷材料。

五、常见问题（FAQ）

Q1：QCW激光切割机与普通激光切割机有什么区别？

QCW（准连续）光纤激光器可以在脉冲和连续两种模式下工作，峰值功率比普通连续激光器高约10倍，聚焦光斑直径仅为传统YAG激光设备的约三分之一。这意味着QCW激光切割机能以更高的峰值功率和更小的光斑实现精密细微切割，特别适合陶瓷、蓝宝石等高硬度脆性材料的加工。

Q2：QCW激光切割机加工HTCC陶瓷基板能达到什么精度？

以鑫镭激光XL-QCW-150W为例，综合加工精度可达±20μm，配合高精度CCD视觉定位系统，定位精度可达±2μm。切割边缘粗糙度低至0.2μm，崩边率可控制在1%以下，远优于机械切割的15%以上崩边率。

Q3：QCW激光切割机的运行成本高吗？

QCW光纤激光器无需频繁更换刀具，也不像水刀切割那样消耗大量水和磨料。激光器电光转换效率高、能耗低，后期维护保养简单，减少了设备停机时间和维护成本。使用中只需基本的电费和辅助气体费用，综合运营成本远低于传统机械加工。

Q4：XL-QCW-150W能加工多厚的陶瓷材料？

设备可稳定处理0.1mm至5mm的各类陶瓷材料，对厚度2mm以下的陶瓷基板可进行精密切割与钻孔，最小孔径可达100μm。

Q5：QCW激光切割机适用于哪些陶瓷材料？

适用于各类氧化物陶瓷和氮化物陶瓷，涵盖氧化铝（Al₂O₃）、氮化铝（AlN）、氧化锆（ZrO₂）、氮化硅（Si₃N₄）、碳化硅（SiC）等HTCC常用材料。

Q6：设备需要哪些日常维护？

日常维护主要包括：每日清洁光学镜片、检查冷却系统水温（建议控制在35℃以下）、定期检查气体压力和喷嘴状态。QCW光纤激光器维护简便，支持长期连续运行。

结语

从机械切割的崩边率高企，到化学蚀刻的周期漫长，再到QCW激光切割机的精准高效——HTCC陶瓷基板加工正经历一场深刻的技术变革。鑫镭激光XL-QCW-150WQCW激光切割机以微米级精度、7.5倍效率提升和99.2%的良率表现，为硬脆材料加工提供了切实可行的解决方案。在高端制造向着更精密、更高效方向发展的今天，QCW激光切割机正成为HTCC陶瓷基板精密加工不可或缺的核心装备。
